发明者：于博文

专利号：ZL2007 2 0014025.2

简要说明：

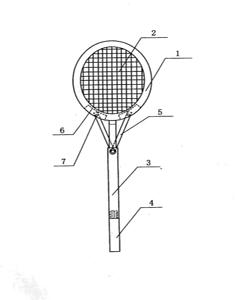

       本实用新型专利是一种折叠羽毛球拍，包括椭圆形框架（1）、网线（2）、连接杆（3）、以及手握柄（4）。椭圆框架（1）与连接杆（3）活动连接；在连接杆（3）连接处两侧分设两根活动杆（5），椭圆形框架（1）在连接处外壁两侧开设插槽（6），且活动杆（5）顶端可插入插槽（6），两者螺栓连接（7）；手握柄（4）与连接杆（3）水平螺纹连接。

       使用球拍时，先把手握柄连接在连接杆上，把椭圆框架翻转起来，保持与连接杆处在同一平面内，此时把连接杆顶端两侧的活动杆拉开并插入椭圆形框架底端两侧的插槽内，最后贯穿插槽和活动杆插入螺栓进行连接固定便可。

       本实用新型专利具有结构简单、方便、实用、外形美观、工艺合理等优点。

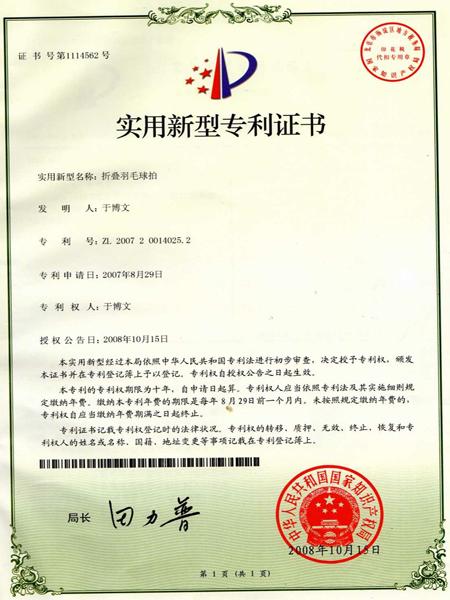

发明证明
